Vhodné pro radiátor Baudouin generátoru

Vhodné pro radiátor Baudouin generátoru Výrobci

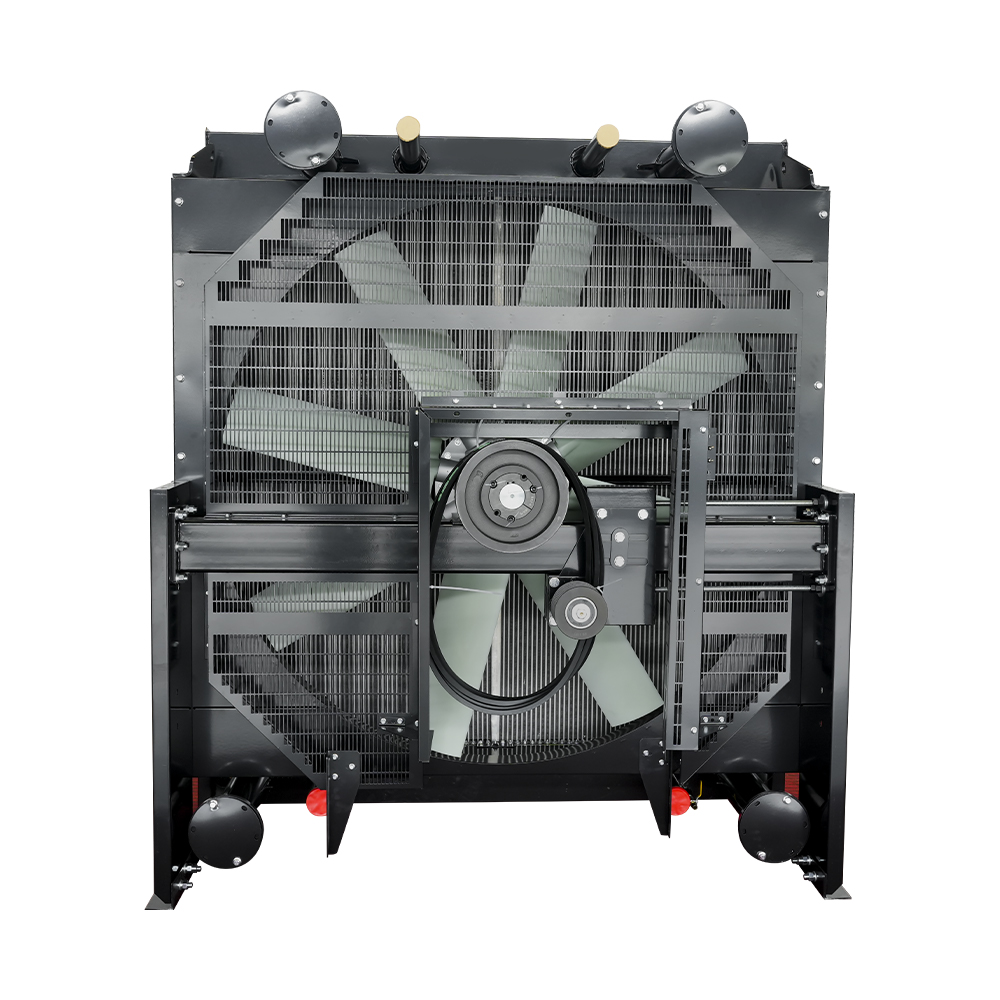

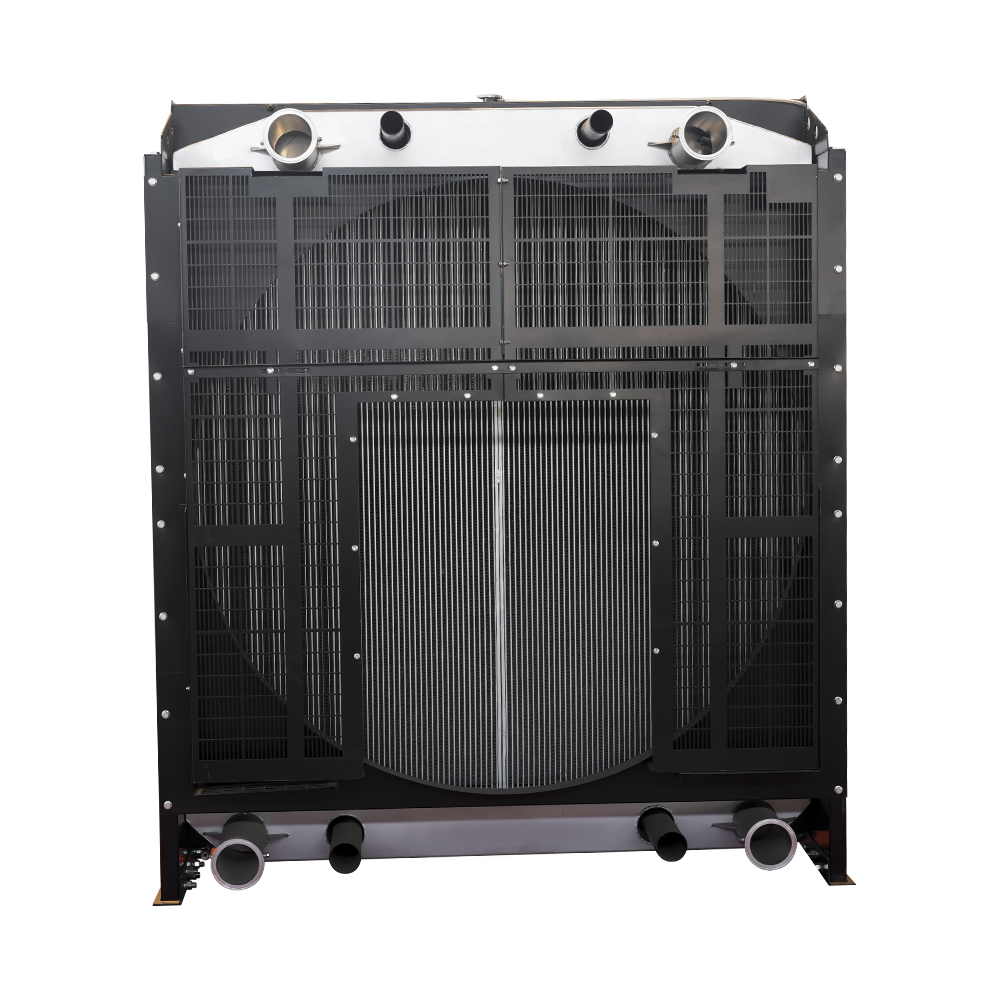

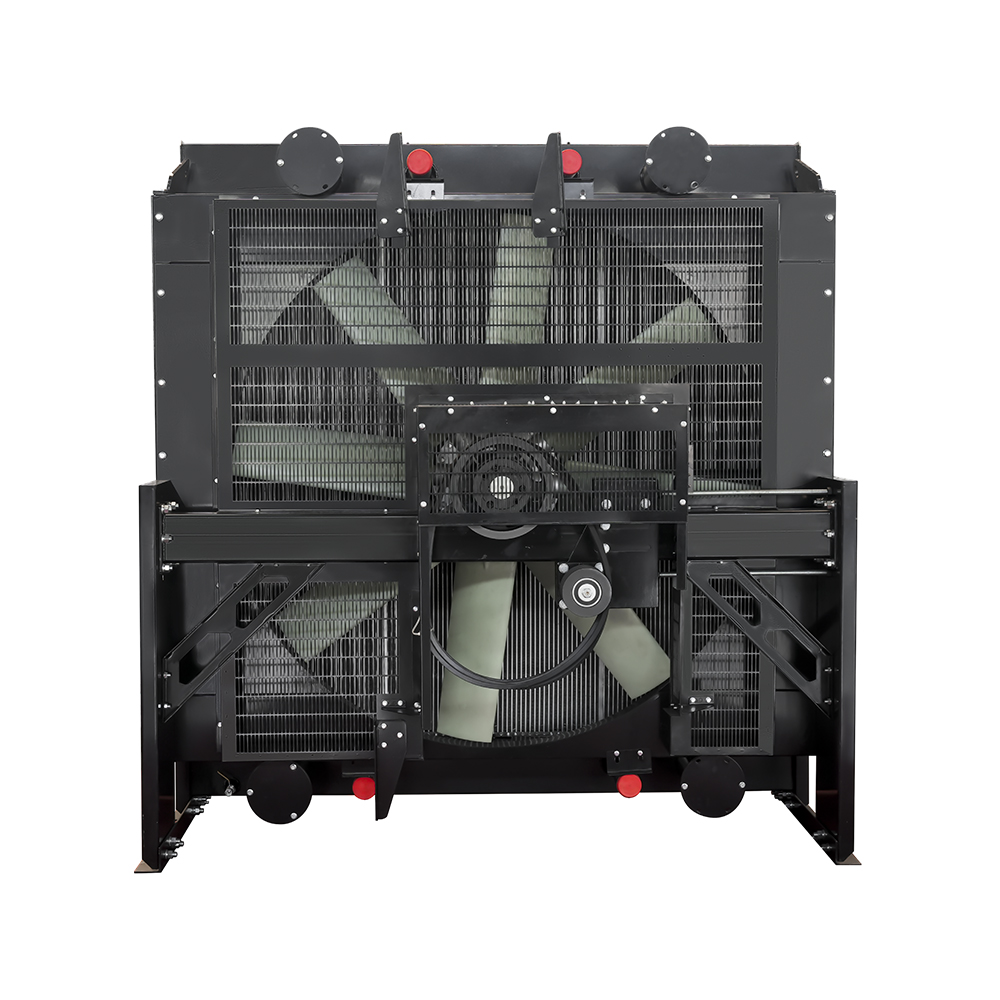

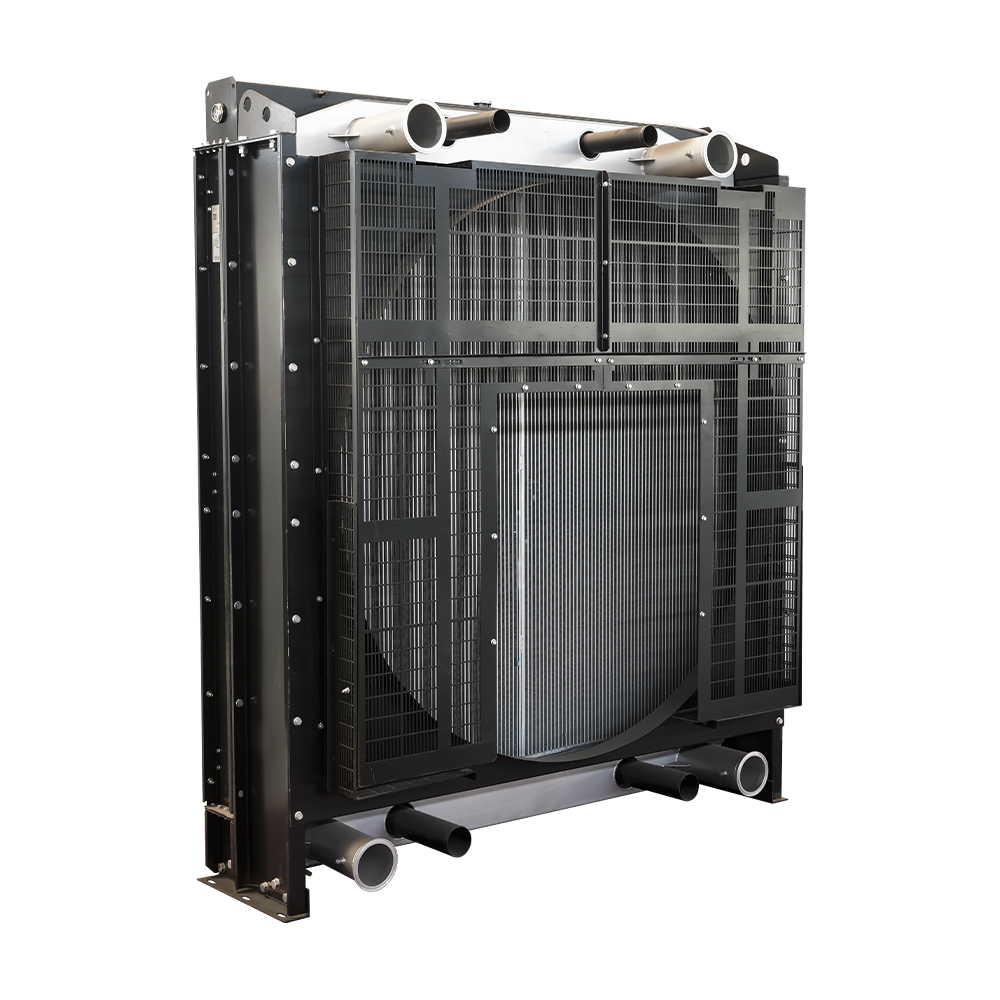

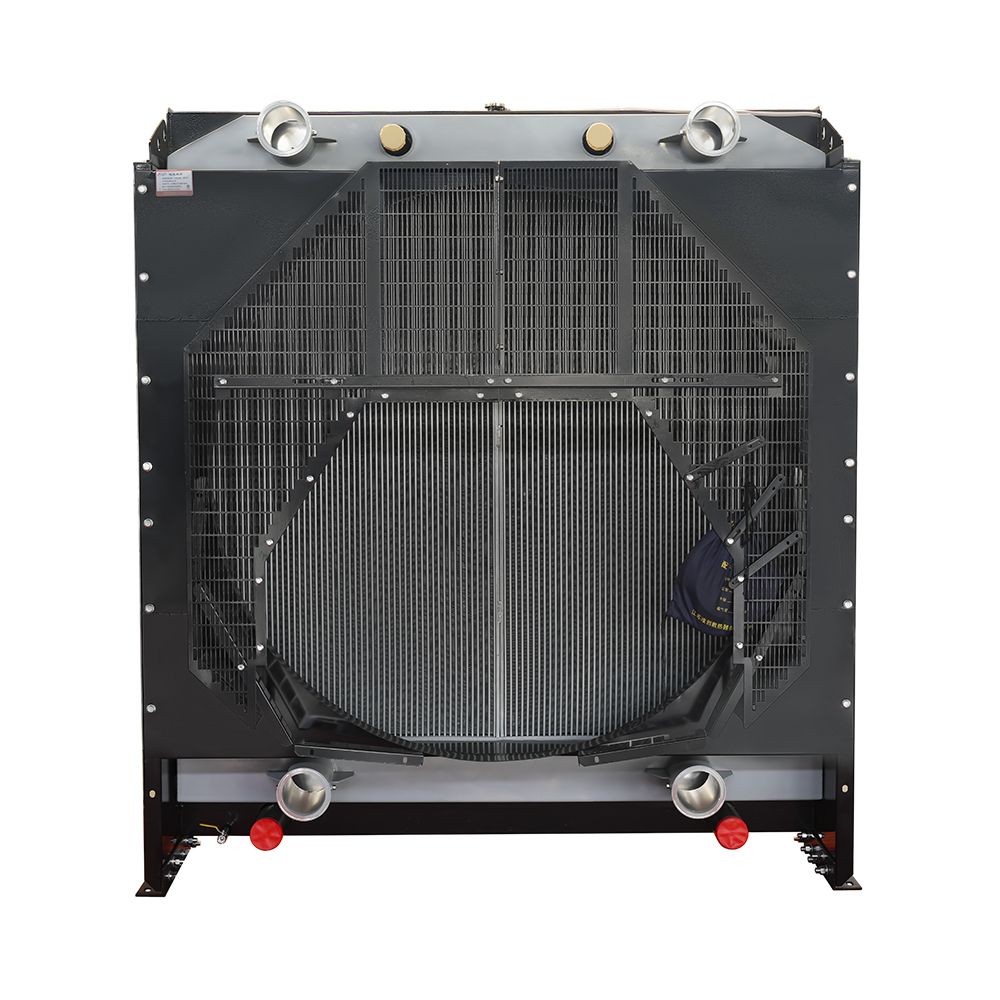

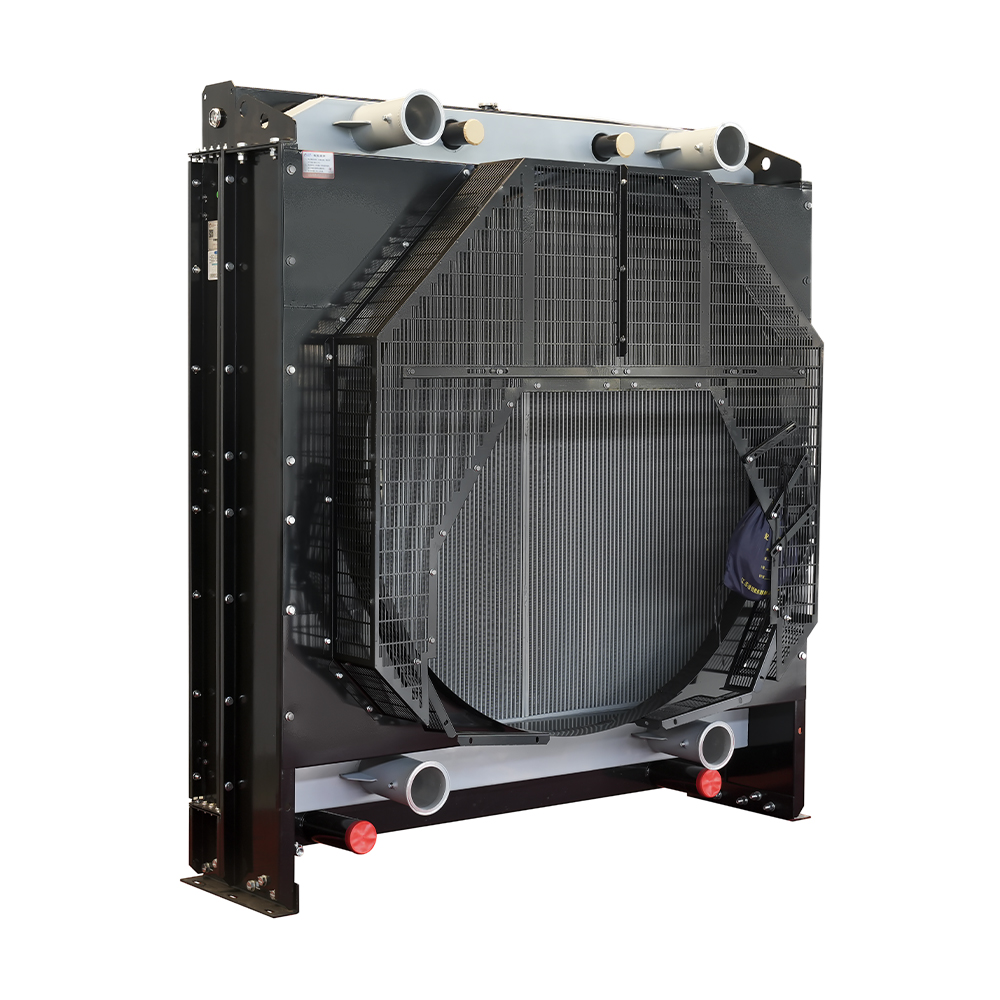

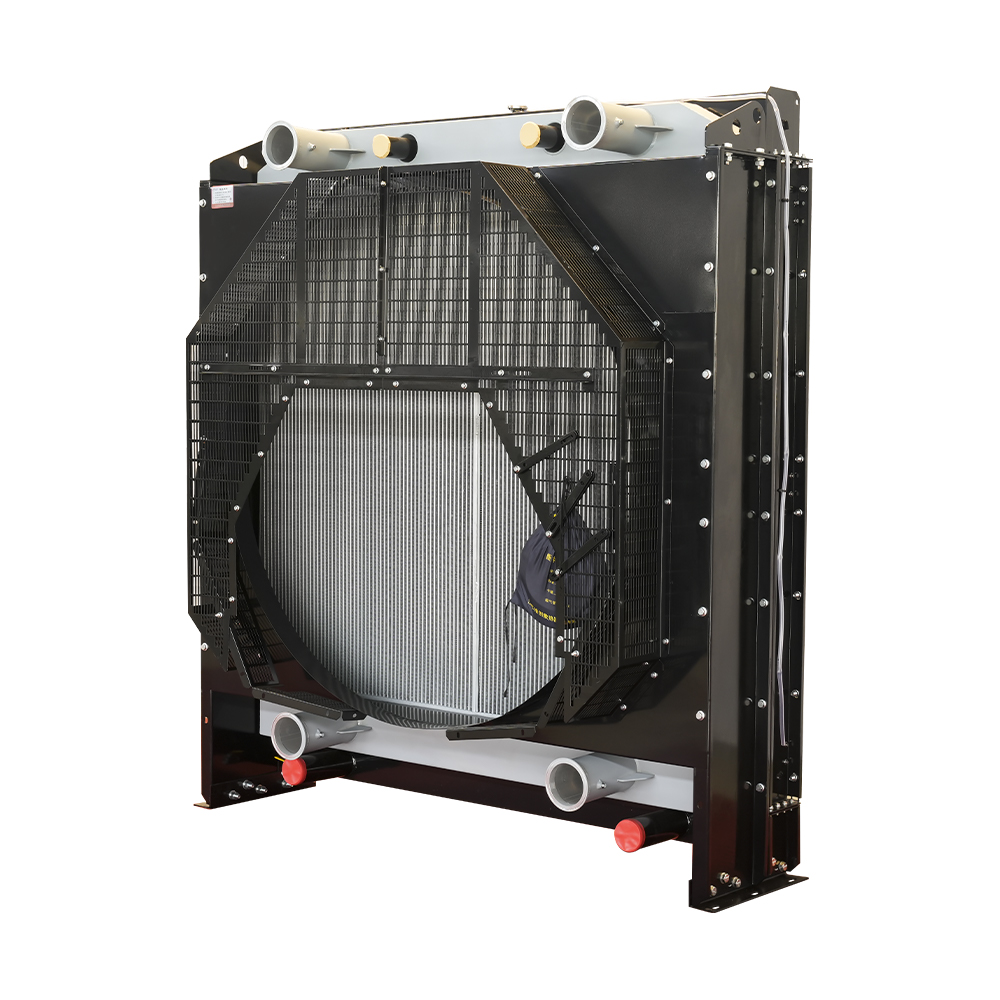

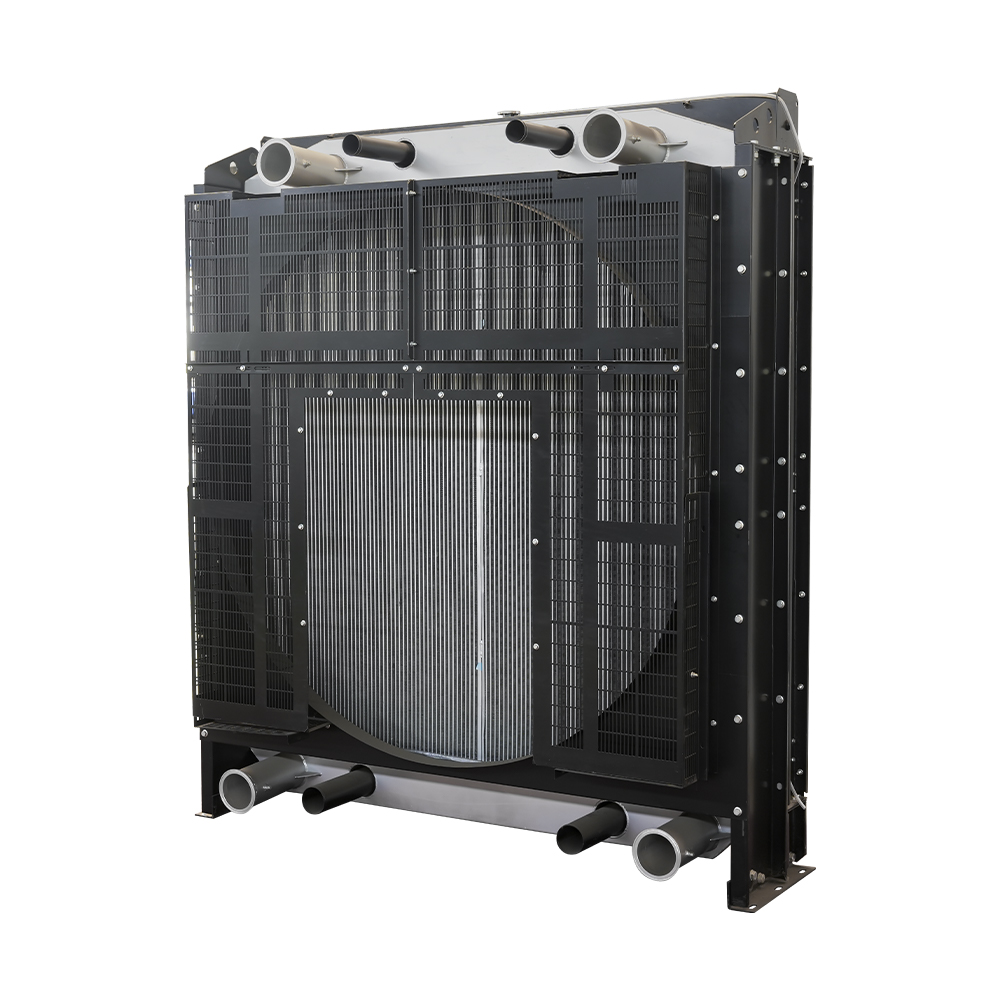

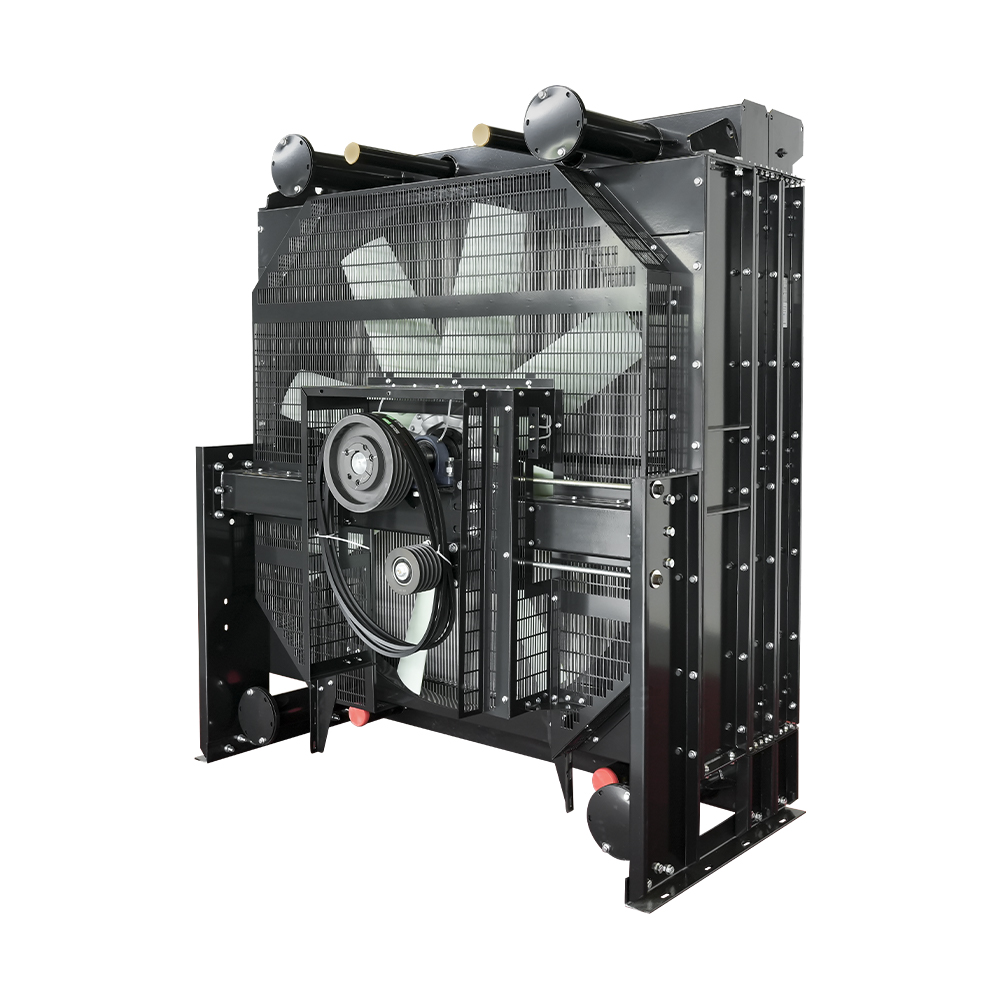

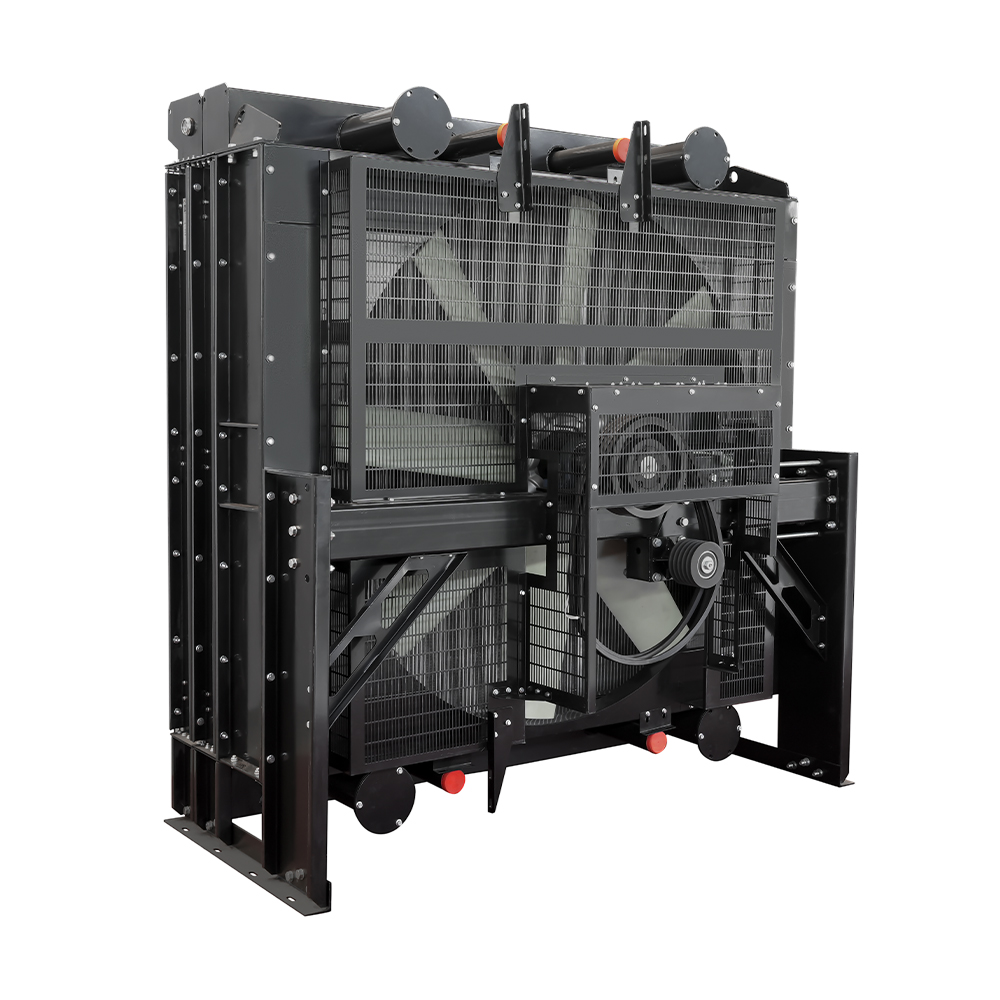

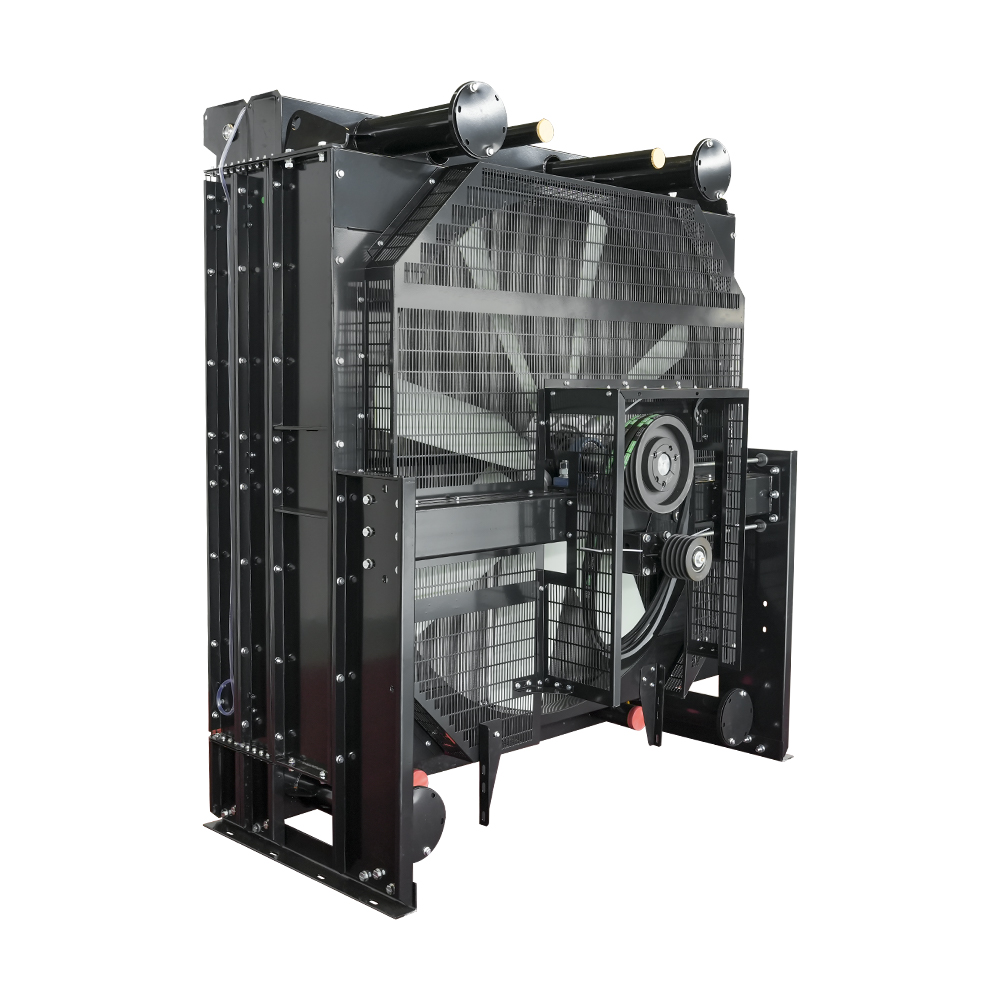

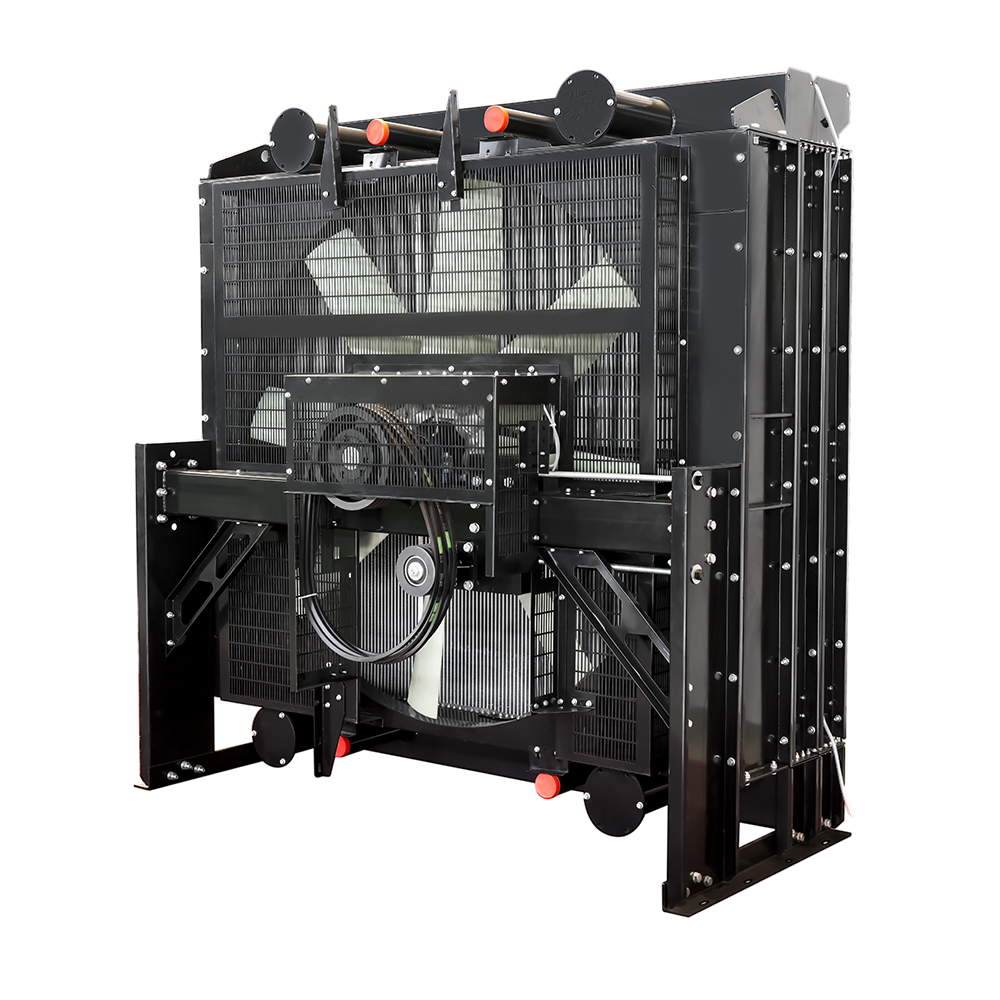

Tento chladič, optimalizovaný pro vznětové motory Baudouin, poskytuje výjimečnou chladicí kapacitu pro námořní, průmyslové a hlavní energetické využití. Je vyrobena z vyztužených jader a povlaků odolných vůči povětrnostním vlivům, odolává drsným podmínkám včetně vysoké vlhkosti a slaného vzduchu. Konstrukce zajišťuje rychlou instalaci, snadné čištění a spolehlivý výkon.

ne Model Montážní rozměry
Průměr* Výška středu 		Rozměry radiátoru
Výška*Šířka*Tloušťka 		Voda
Kapacita
(L) 		Hmotnost
(KG) 		Teplo
Rozptylování
Oblast
(M²)
1 12M26D792E200 φ1565*1170mm 2235*2020*836*591 mm 89.3 356.5 227.8
2 12M26D902E200 Φ1565*1170mm 2230*2020*836*591 mm 94.3 357.5 276.9
4 12M33B1510E200-D Motorový pohon 2335*2119*1684mm 120.7 299.8
5 12M33D1108E200-P Φ1730*1190mm 2335*2019*1154mm 114.5 738 283.8
6 12M33D1108E310 Φ1730*1185mm 2324*2019*781*710mm 95.7 419 292.3
8 12M33D1210E200-P Φ1730*1190mm 2335*2019*1154mm 114.5 748.5 283.8
11 12M33D1265E201-P Φ1730*1190mm 2335*2019*1154mm 114.5 0 283.8
13 12M33D1320E310-P Φ1730*1192mm 2324*2219*1169 mm 107.2 725.5 253.5
15 12M33D1500E310-P Φ1730*1192mm 2324*2219*1169 mm 112.7 0 315.8
17 12M33D792E310 Φ1730*1185mm 2324*2019*781*591 mm 90.5 0 240.6
18 12M33D902E310 Φ1730*1185mm 2324*2019*781*591 mm 90.5 0 240.6
19 12M33D968E310 Φ1730*1185mm 2324*2019*781*591 mm 90.5 0 240.6
21 12M55D2450E310-P φ2020*1370mm 2694*2619*1194mm 303.6 886 464.5
24 12WH17B1200-5-P Φ1730*1150mm 2274*2219*1169 mm 223.5 348.7
25 16M33D1680E310(D0838)-D Motorový pohon 2500*2219*1422mm 229.1 0 351
26 16M33D1680E310 Φ1790*1220mm 2394*2219*942mm 237 515.5 276.5
28 16M33D1980E310 Φ1790*1220mm 2395*2219*942*872 mm 243.9 510 325.3
30 16M33G8D3/5-D Motorový pohon 2699*2619*1441mm 312.3 0 570.7
31 20M33D2210E310-P Φ2150*1370mm 2749*2745*1331 mm 341.8 0 506.1
32 4M09G3D4-5 Φ565 * 414 mm 842*716*496*336mm 11.6 18.3
33 4M10G2D3/5 Φ575 * 414 mm 842*716*413mm 11.6 18.3
34 4M10G6D3/5 Φ575*459 mm 913*766*496*336mm 12.2 25.3
35 6M11G188 Φ630 * 511 mm 1035*805*480mm 21.4 0 26.5
37 6M12G8D3/5 Φ730*511 mm 1175*906*600510mm 28.5 0 61.3
38 6M26D484E200 Φ1166*901mm 1735*1526*745*687mm 66.3 194.5 131.3
40 6M33D572E200 Φ1150*992 mm 1920*1576*685*450mm 77 0 131.9
41 6M33D633E200 Φ1150*992 mm 1920*1576*685*450mm 77 214.5 131.9
43 6M33D725E310 Φ1150*992 mm 1920*1576*685*450mm 80.2 217 181.5
45 8M21D580E310 φ1050*786mm 1545*1356*620*460mm 57.7 0 99.5
46 8M21D615E310 φ1050*786mm 1545*1356*620*460mm 59.9 151 123.9
47 8M33D895E310 Φ1560*1031mm 2065*1726*740*470mm 73.4 235.5 191.1
50 8M33D975E310 Φ1560*1030mm 2065*1725*740*470mm 77.5 251.5 238
51 HBJ---12M33D1240E310-2110 Výměník tepla 2320*1830*675mm Výměník tepla Výměník tepla
52 HBJ---16M33D1530E310-2110 Výměník tepla 1860*1850*600mm Výměník tepla 0 Výměník tepla
53 HBJ---16M33D1980E310-2110 Výměník tepla 1806*1830*600mm Výměník tepla 15
54 HGPBJ---12M26D902E200-100 Výměník tepla 2000*1600*560mm Výměník tepla Výměník tepla
55 HGPBJ---12M33D1210E200-10 296*640 mm 2270*1830*675mm 171 0 11.25
56 HGPBJ---670KW-6M33D670E31 Výměník tepla 1600*1200*552mm Výměník tepla Výměník tepla
57 HGPGK---633KW-6M33B860E20 Výměník tepla 1790*1480*555mm Výměník tepla Výměník tepla
58 WS---12M26D902E200-000211 Horizontální nádrž na vodu 1468*2436*2065mm Horizontální nádrž na vodu Horizontální nádrž na vodu
Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
O Weichuang

Od našich začátků ve výrobě generátorových soustrojí a radiátorů v roce 2003 jsme nyní rozšířili své podnikání do více než 30 zemí s více než 250 zaměstnanci. Jako zavedený podnik v oblasti výzkumu a vývoje a výroby radiátorů pro generátorová soustrojí, OEM Vhodné pro radiátor Baudouin generátoru Výrobci a Vhodné pro radiátor Baudouin generátoru Dodavatelé, provozuje dvě standardizovaná výrobní střediska o rozloze přes 60 000 metrů čtverečních. S technickým týmem více než 50 klíčových inženýrů jsme vybudovali komplexní průmyslový systém zahrnující výzkum a vývoj, výrobu a testování, s roční výrobní kapacitou 150 000 kusů/sad. Jako Vhodné pro radiátor Baudouin generátoru Továrna, profesionální pokročilé zařízení pro výrobu plechových radiátorů zajišťuje kvalitu výrobků, vysokou účinnost a záruku dodávek.

Zpětná vazba

Novinky a informace

Znalosti oboru

Jak správně zkontrolovat dimenzování radiátoru pomocí „oblasti rozptylu tepla“ (a proč na tom záleží v reálném světě)

Když kupující porovnávají Radiátory generátorů Baudouin , praktickou otázkou není „je kompatibilní“, ale zda jádro může odmítat teplo u vás skutečná okolní teplota , nikoli stav brožury. Rychlou metodou screeningu je podívat se na radiátor plocha pro odvod tepla (m²) spolu s prouděním vzduchu a podmínkami na místě (prach, sůl, omezení prostoru).

Konstruktivní kupující zkontroluje před objednávkou

  • Zacházejte s instalacemi s vysokým okolním prostředím a uzavřenými instalacemi jako se „zloději kapacity“ a zaměřte se na vyšší marži (větší oblast jádra / lepší dráha proudění vzduchu) než instalace s otevřeným rámem.
  • Pokud váš generátor běží na primární výkon, předpokládejte delší pracovní cykly a stanovte priority stabilní výstupní teplota chladicí kapaliny přes minimální stopu.
  • Pokud se nacházíte v pobřežních oblastech nebo na místech s vysokou vlhkostí, riziko znečištění/koroze roste – vyberte povlaky a geometrii žeber, která zůstane provozuschopná i po opakovaném mytí.

Marketing je jednoduchý: když mi řeknete svůj profil prostředí, oplocení a služeb, nasměruji vás k jádru, které první den „sotva neprojde“.

Čtení instalačních rozměrů jako technik: průměr prstence ventilátoru, výška středu a proč nesouosost snižuje výkon

U sad Baudouin nejsou instalační rozměry (průměr prstence ventilátoru a výška středu) kosmetické – řídí vyrovnání ventilátoru a krytu a recirkulaci. Dokonce i radiátor „zapadající do rámu“ může mít nižší výkon, pokud ventilátor sedí mimo střed nebo je nesprávná mezera krytu.

Praktické vyrovnávací hroty, které zabraňují recirkulaci

  • Před dokončením tloušťky jádra se ujistěte, že průměr prstence ventilátoru a výška středu odpovídají vašemu uspořádání skluznice / náboje ventilátoru.
  • Pokud provádíte dodatečnou montáž, změřte stávající hloubku pláště a projekci ventilátoru, abyste zabránili nasávání horkého výstupního vzduchu zpět skrz jádro.
  • U generátorových soustrojí v kontejnerech si vyhraďte dostatek volného prostoru pro servisní přístup – omezený přístup k čištění se po několika měsících stává problémem s výkonem.
Model Montážní rozměry Kapacita vody (L) Plocha rozptylu tepla (m²)
12M26D792E200 φ1565*1170mm 89.3 227.8
12M26D902E200 Φ1565*1170mm 94.3 276.9
12M33D1108E310 Φ1730*1185mm 95.7 292.3
12M55D2450E310-P φ2020*1370mm 303.6 464.5
Příklad modelů radiátorů Baudouin znázorňujících, jak lze instalační rozměry a plochu pro odvod tepla použít k montáži chladicího systému na stínění před podrobným tepelným výpočtem.

Klíčové s sebou: pokud dvě možnosti „seděly“, vyberte tu, která zachovává vyrovnání ventilátoru dráha proudění vzduchu – tato kombinace rozhoduje o skutečné provozní teplotě.

Tube-and-fin vs. plate-and-fin: co by si kupující měli vybrat na základě reality údržby

Volba hlavní konstrukce je obvykle skrytým rozhodnutím o údržbě. Prašné doly, cementárny a půjčovny mají tendenci trestat ploutve s vysokou hustotou, pokud není čištění disciplinované. Mezitím žebra s nízkou hustotou a lepší promýváním mohou udržet výkon stabilní v průběhu času, i když špičkový „nový“ výkon vypadá o něco nižší.

Logika výběru, která zabraňuje předčasnému snížení výkonu

  • Pokud se na vašem webu vyskytují žmolky/prach/olejová mlha, upřednostněte jádro, které lze čistit nízkotlakým mytím a jemnou chemií bez skládání žeber.
  • Pokud je přístup k servisu omezený (sady kontejnerů), zaujatost směrem k „odpouštějící“ geometrii ploutví – protože nedojde k dokonalé údržbě.
  • Pokud provozujete vysoký počet hodin a stabilní zátěž, robustnější jádro a kontrolovaná kvalita chladicí kapaliny obvykle překonávají ty nejmenší stopy.

Tady jsem trochu zaujatý: Raději bych vám prodal radiátor, který zůstává čistitelný, než ten, který vypadá skvěle v první den a po sezóně má problémy.

Strategie pobřežní/příbřežní koroze: povlaky, galvanické riziko a režim „skryté“ poruchy

Sůl a vlhkost nekorodují pouze zvenčí; urychlují galvanickou aktivitu, když existují odlišné kovy, špatné uzemnění nebo bludné elektrické proudy. V pobřežních aplikacích byste měli s chladičem zacházet jako se součástí korozního systému, nikoli jako se samostatnou částí.

Osvědčené postupy pro delší životnost jádra

  • Specifikujte nátěr odolný vůči povětrnostním vlivům vhodné pro vaše mytí/chemickou expozici, nejen „nabarvené“.
  • Zkontrolujte připojení/uzemnění a vedení elektrického příslušenství, abyste snížili riziko elektrolýzy (překvapivě běžná hlavní příčina „záhadného úniku“).
  • Používejte chladicí kapalinu, která odpovídá doporučení OEM motoru a udržujte hladinu inhibitorů – ochrana proti korozi je chemie, ne naděje.

Pokud stavíte v blízkosti mořského větru, výběr správného přístupu ke korozi je jedním z nejlevnějších vylepšení spolehlivosti, které můžete provést.

Tlak, uzávěry a testování: jak by měla vypadat „kontrola kvality“ na radiátoru generátoru

Radiátor, který dobře chladí, ale nedokáže udržet tlak, je generátor prostojů. Kupující by se měli zeptat na testování těsnosti, integritu spojů a na to, jak sestava zvládá vibrace a tepelné cykly – zejména u agregátů, které často startují/zastavují nebo přepravují.

Kontrolní seznam kupujícího, který zabraňuje překvapením při uvedení do provozu

  • Potvrďte, že tlaková zkouška se provádí na hotové sestavě (svary jádrových nádrží), nejen na dílčích součástech.
  • Ověřte montážní strategii pro vibrace: izolátory, tuhost konzoly a vedení hadic ovlivňují dlouhodobou odolnost proti úniku.
  • Shodujte se s výkonem uzávěru a designem chladicího okruhu – přetlakování může způsobit „nové úniky“, podtlak může zvýšit riziko varu při zatížení.

Pokud sháníte náhradu Radiátor generátoru Baudouin , Doporučuji, abyste považovali integritu tlaku za prvotřídní specifikaci – vedle rozměrů a odvodu tepla.
