Vhodné pro radiátor Cummins Generator

Vhodné pro radiátor Cummins Generator Výrobci

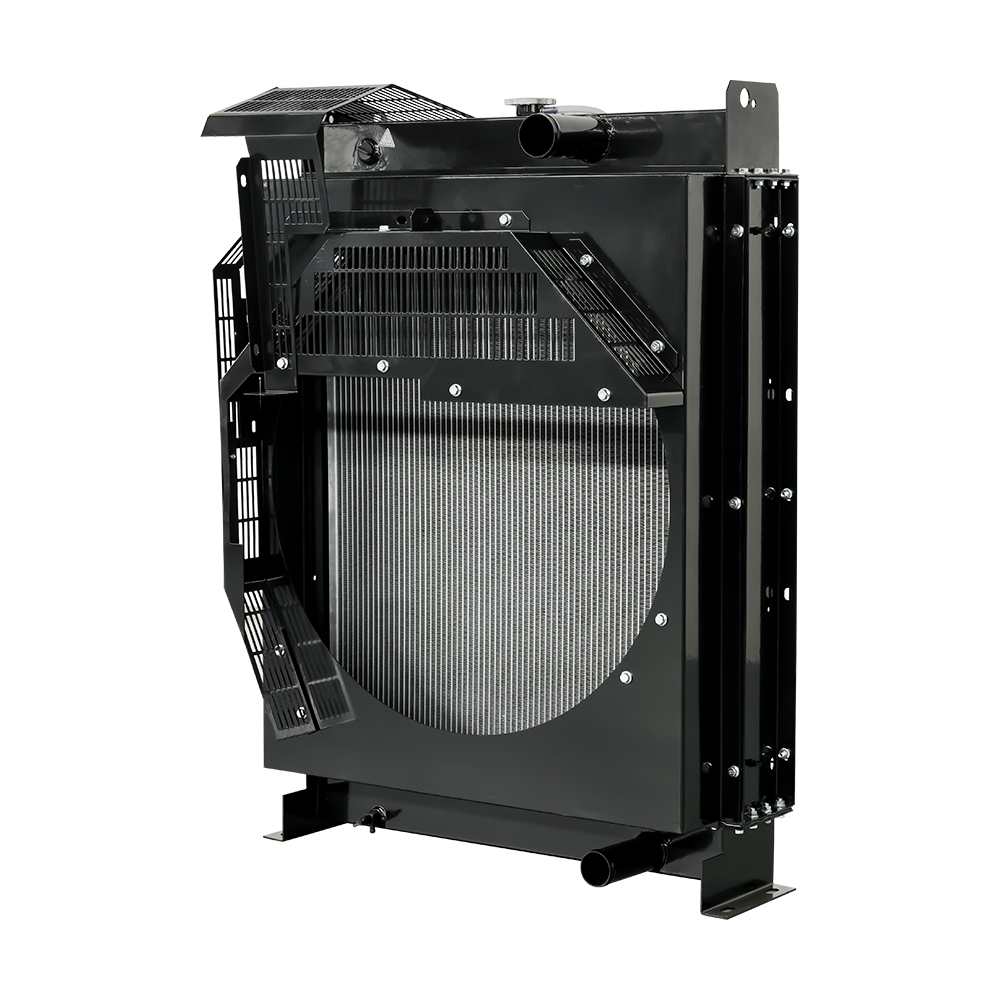

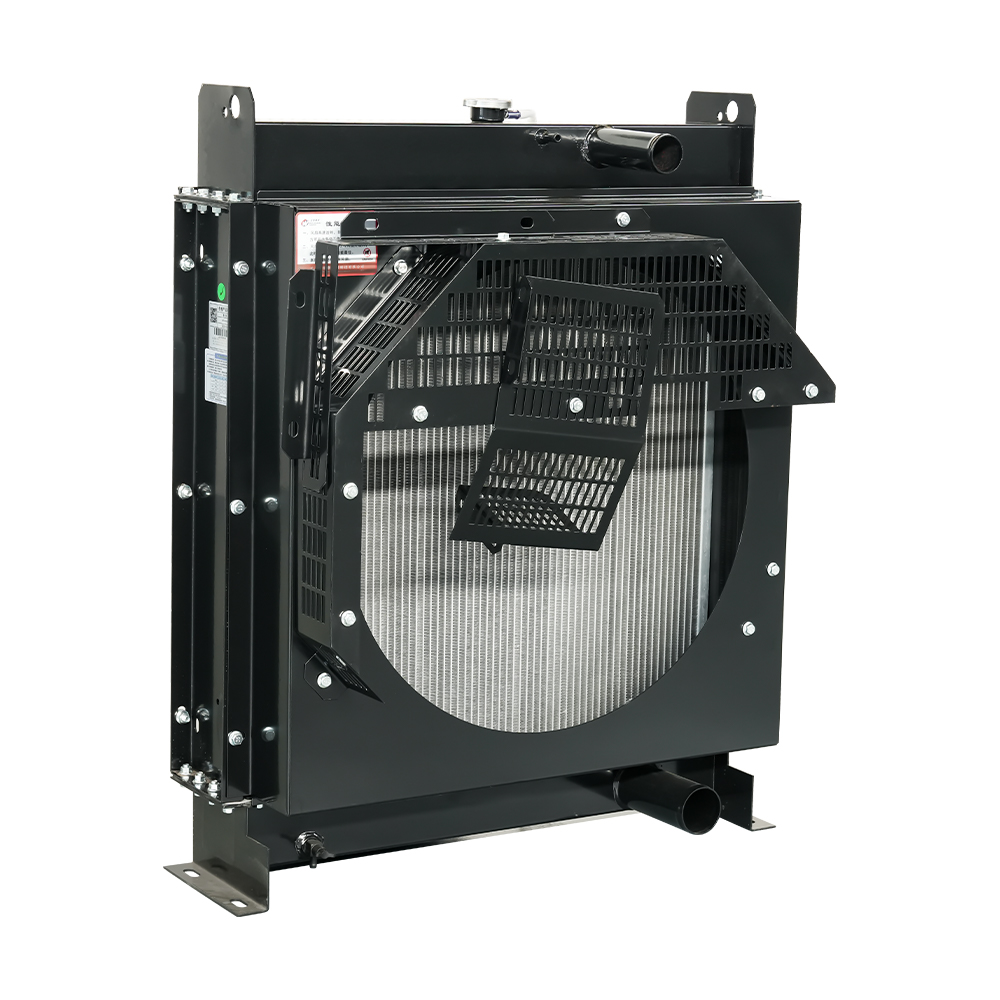

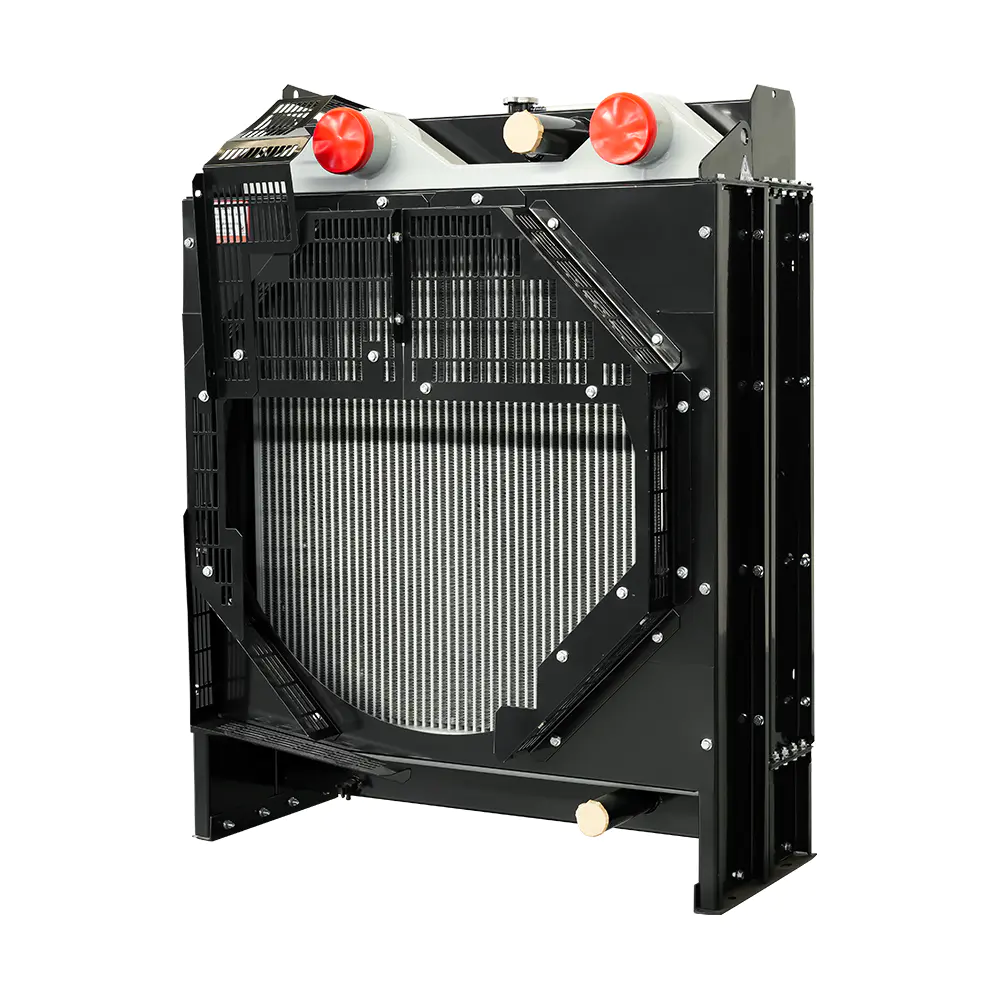

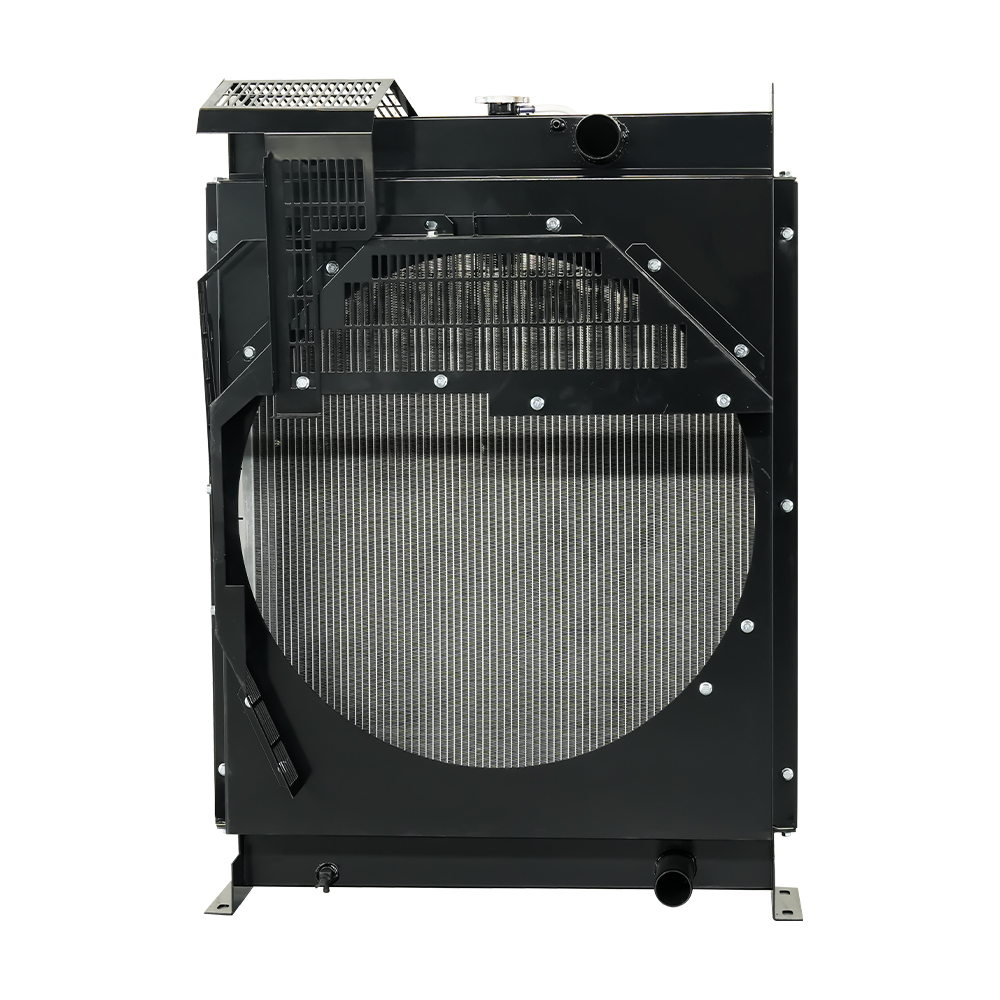

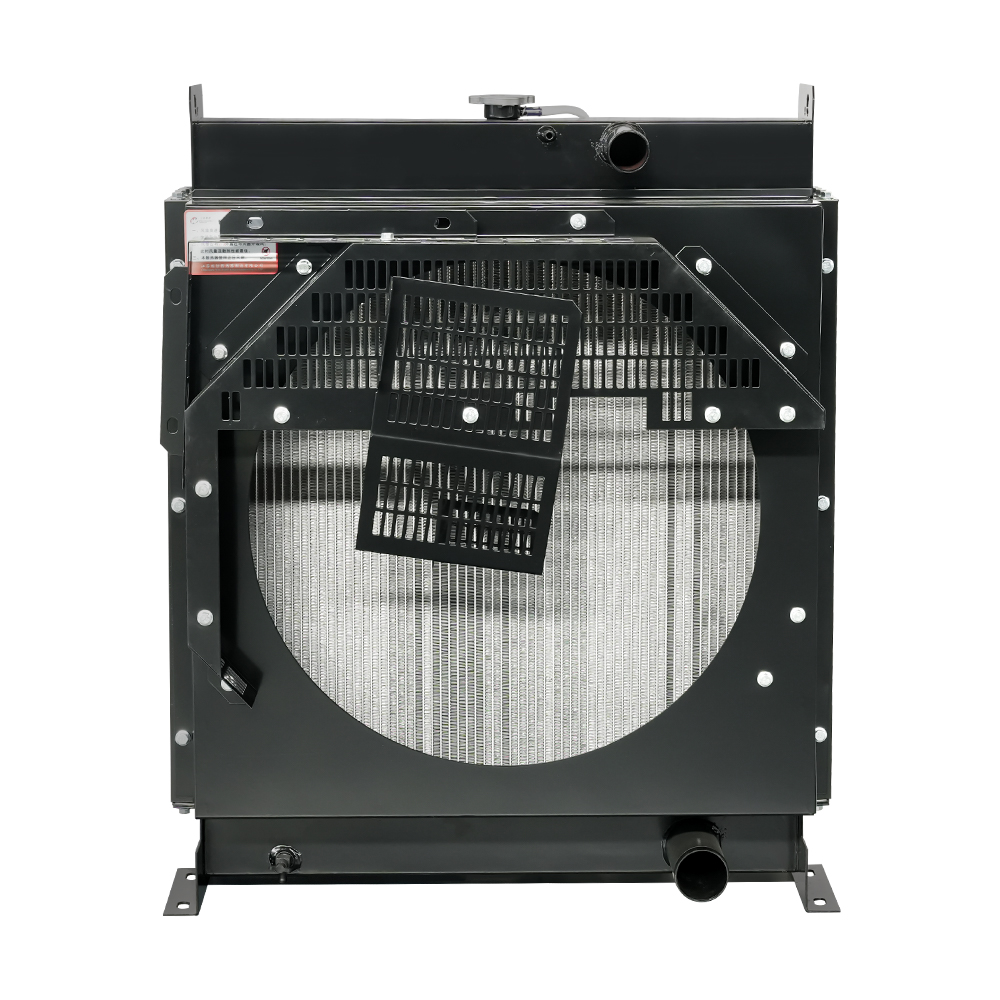

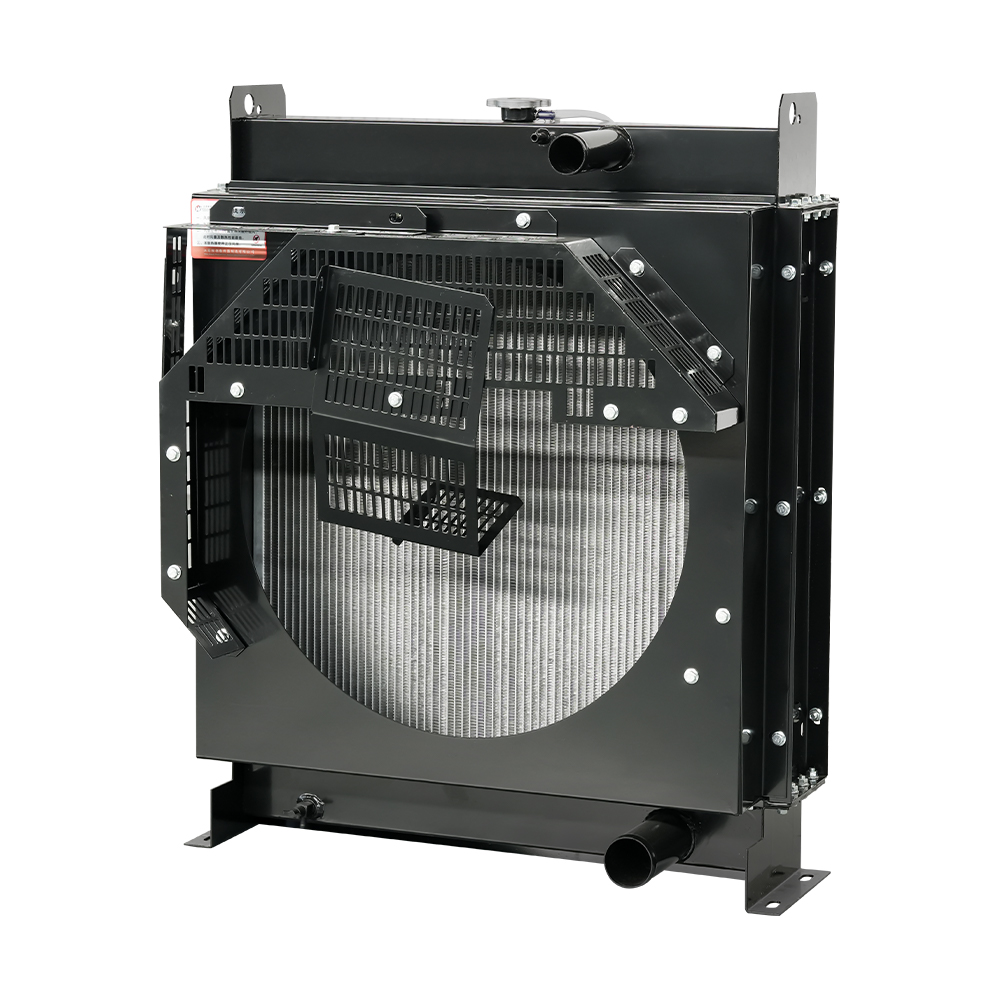

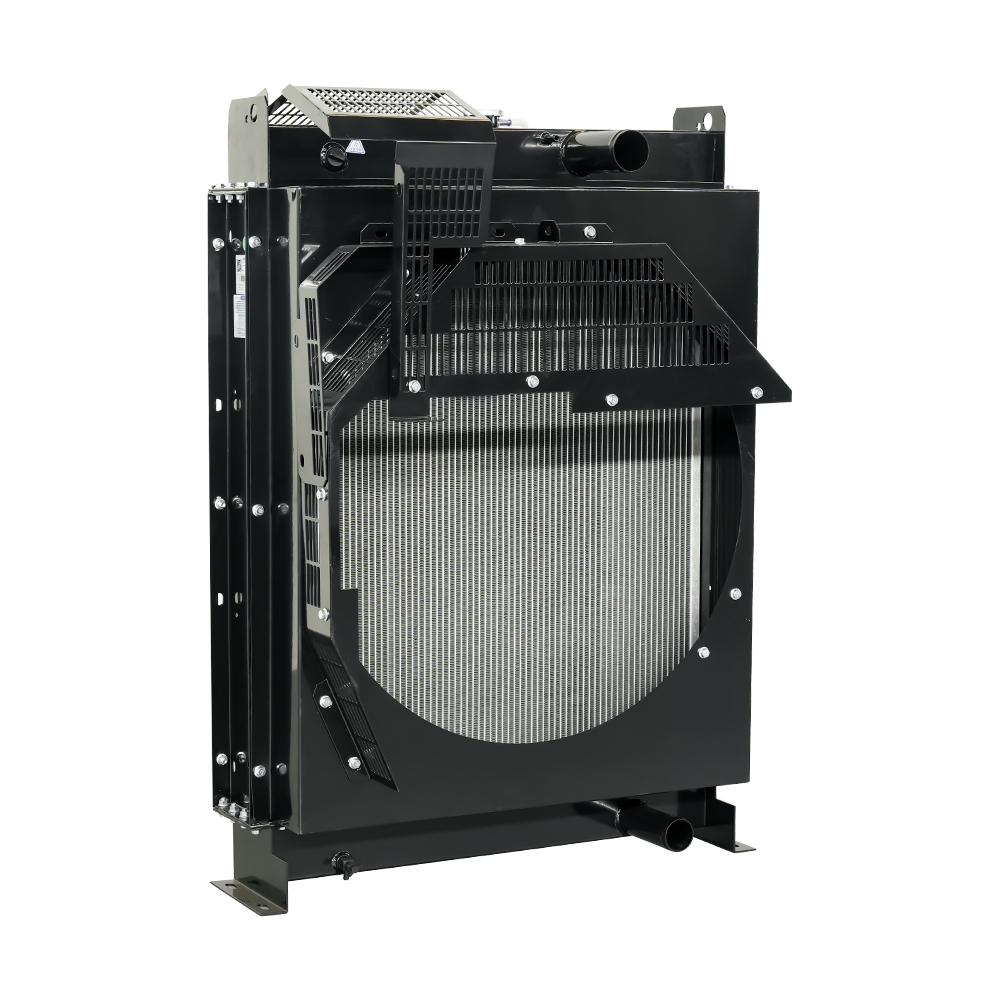

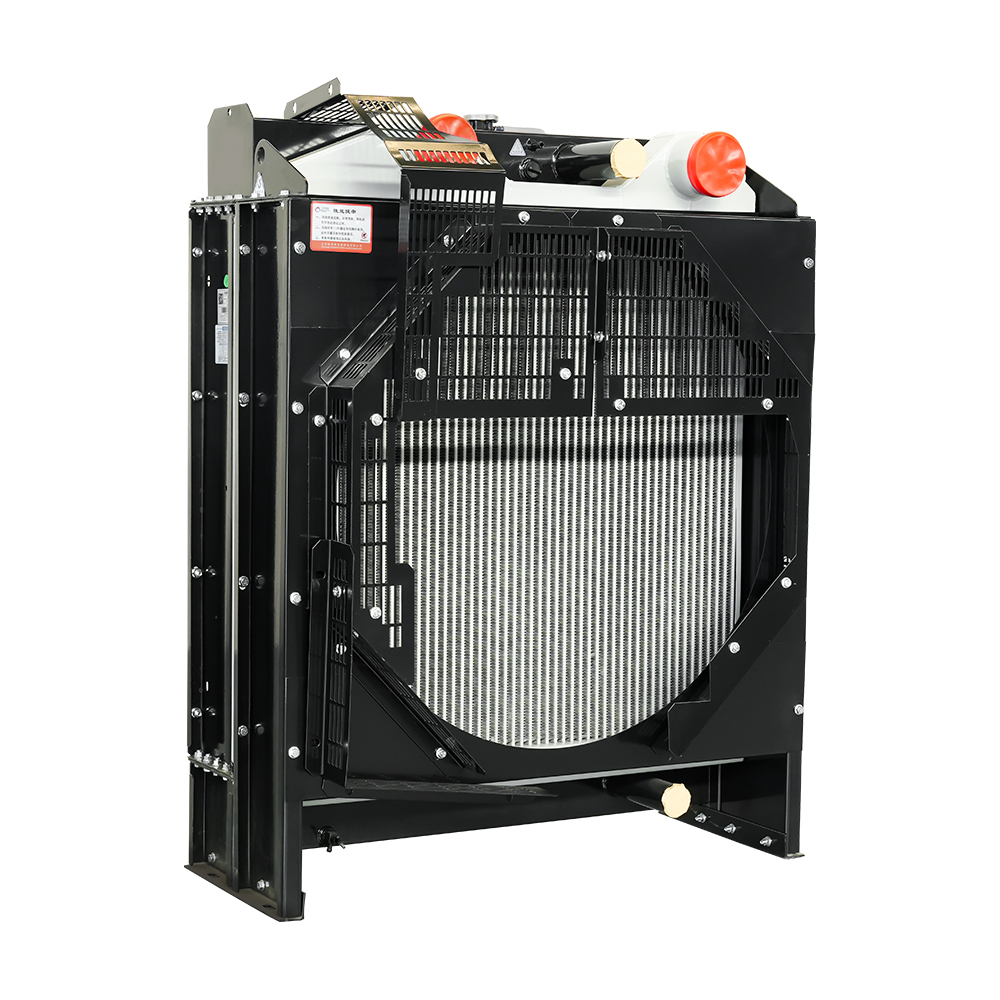

Cummins Generator Radiator je vysoce výkonný chladicí systém navržený pro dieselové generátorové agregáty Cummins pracující v průmyslových, komerčních, námořních a nouzových záložních aplikacích. Nabízíme radiátory s hliníkovým i měděným jádrem, což umožňuje zákazníkům vybrat si ideální řešení pro jejich specifické požadavky na chlazení, životnost a rozpočet.

Ne. Model Montážní rozměry
Průměr* Výška středu 		Rozměry radiátoru
Výška*Šířka*Tloušťka 		Voda
Kapacita
(L) 		Teplo
Rozptylování
Oblast
(M²)
1 4BT3.9-G2 Φ515*415 778*620*199 7.4 19.1
2 4BTA Φ560*459 mm 932*766*457*345mm 12.4 18.3
3 4BTA3.9-G13 Přední silnice 650*1026*225mm 15.6 26.9
4 4BTA-D Motorový pohon 972*766*582MM 13.5 31.7
5 6BTA Φ640*489 mm 992*766*515*440mm 13.2 19.9
6 6BTAA Φ645 * 489 mm 992*816*589*450mm 16.1 21.4
7 6BTAA-D Motorový pohon 1175*1006*744mm 27.5 32.7
8 6BTA-D Motorový pohon 1095*906*677mm 24.5 32.7
9 6CTA Φ690 * 559 mm 1153*800*405*370mm 17.1 31.9
10 6CTAA φ810*622 mm 1215*956*629mm 31 38.6
11 6CTAA8.3-G9-D Motorový pohon 1395*1056*744mm 32.4 74.9
12 6CTA-D Motorový pohon 1095*906*677mm 25.8 45.8
13 6LTAA Φ792 * 621 mm 1215*956*559*379 mm 31 38.6
14 6LTAA9.5-G1 Φ850*691 mm 1395*1056*639*434mm 32.4 74.9
15 6LTAA9.5-G1-D Motorový pohon 1395*1056*744mm 34 93.3
16 6ZTAA13-G3 φ1000*676mm 1341*1110*418mm 21.1 67.9
17 6ZTAA13-G4 Φ1040*793 mm 1665*1256*545*380mm 48.3 150.8
18 6ZTAA13-G4-D Motorový pohon 1575*1286*1135mm 48.4 152
19 F2,8-G3 φ520*400mm 788*626*239mm 8.8 17.8
20 HC2627-G-D Motorový pohon 1845*1577*715mm 60.1 138.8
21 K50N-G10-D Motorový pohon 2674*2619*1414mm 306.7 464.5
22 KTA19-G4 Φ1100*774mm 1573*1256*737*464mm 42 57.3
23 KTA19-G8 Φ1100*774mm 1590*1255*736*465mm 45.4 99.3
24 KTA19-P750 Φ1100*774mm 1590*1256*737mm 49.9 152
25 KTA19-P840 Φ1280*951mm 1895*1456*980*578mm 104.3 138.8
26 KTA38-G(G2) Φ1360*991 mm 1975*1756*672*422mm 84.7 129.5
27 KTA38-G2A Φ1556*991mm 1970*1756*579mm 88.3 179.7
28 KTA38-G5 Φ1556*991mm 1997*1756*630mm 88.3 179.7
29 KTA38-G9 Φ1556*991mm 2075*1756*672572mm 93.6 233.9
30 KTA50-G12 Φ1740*1120mm 2249*2169*1134*686 mm 213.1 307.8
31 KTA50-G15-P Φ1740*1170mm 2344*2219*1114mm 218.4 409.6
32 KTA50-G16A Φ1840*1270mm 2534*2269*1184*734mm 280.6 378
33 KTA50-G3 Φ1570*1075mm 2176*2019*767662 mm 100 220.1
34 KTA50-G3-D Čtyři motory 2164*2019*848mm 97.5 311.4
35 KTA50-G8 Φ1556*1110mm 2240*2115*894*840mm 238.1 284.3
36 KTA50-G8-D Motorový pohon 2238*2243*1025mm 237.9 307.8
37 KTA50-GS8-P Φ1630*1030mm 2144*2215*1159mm 200.7 290.9
38 KTAA19-G5 Φ1120*921mm 1850*1450*640mm 66.3 212.4
39 KTAA19-G7 Φ1150*815mm 1799*1406*806*540mm 74.5 123.7
40 KTAA19-G7-8 Φ1150*815mm 1773*1520*822*422mm 81.8 122.6
41 KTAA19-P818 φ1150*861mm 1820*1406*806*405mm 71.4 123.7
42 KTAA38-G9A Φ1560*1174mm 2294*2119*763*511 mm 103.2 316.5
43 MTAAII-G3 Φ910*650 mm 1324*1106*624*529mm 39.4 69.5
44 MTAII-G2A Φ900 * 625 mm 1280*1006*606*441mm 31.1 35.8
45 N855-DM- Φ950*761 mm 1635*1106*797*577mm 65.1 78.8
46 NTA855-G1 Φ850 * 650 mm 1299*1006*586*336mm 30 36.1
47 NTA855-G1A Φ900 * 656 mm 1299*1006*586*336mm 30 36.1
48 NTA855-G2A Φ900 * 656 mm 1300*1006*586431 mm 30 36.1
49 NTA855-G4 Φ900*650 mm 1299*1006*586*431mm 30.9 45.1
50 NTA855-P500 Φ950*656 mm 1285*1056*586*336mm 36.2 64.6
51 NTAA855-G7 Φ950*650mm 1324*1106*614*529mm 41.7 68
52 NTAA855-G7A
53 NTAA855-G7A-D φ930*716mm 1475*1156*1090mm 41.3 103.6
54 QSB7-G5 Φ900*646 mm 1340*1036*779*680mm 32.2 73
55 QSK19-G11 Φ1140*951mm 1880*1536*650*577mm 70.7 176.4
56 QSK19-G4 Φ1140*951mm 1880*1536*650*577mm 67.5 145.1
57 QSK23-G3 φ1350*961mm 1925*1576*876*525mm 65.2 157.5
58 QSK50-G17 Φ1840*1370mm 2695*2420*1000*920mm 140.8 425.4
59 QSK60-G23-P Φ2020*1390mm 2714*2619*1192 mm 306.7 464.5
60 QSK60-G4-P Φ2020*1390mm 2714*2619*1205mm 306.7 464.5
61 QSK60-G8-P Φ2020*1390mm 2714*2619*1205mm 315.5 570.7
62 QSL8.9-G4 φ800*691 mm 1395*1126*710*450mm 34 78.8
63 QSL9-G7 Φ900*646 mm 1340*1190*630mm 40.2 88.7
64 QSMII-G2 Φ944 * 686 mm 1375*1106*504mm 41.7 68
65 QSMII-G2-D φ930*649mm 1348*1190*1028mm 32.7 79.2
66 QSMII-G4 φ944*686mm 1375*1106*624*404mm 43.7 90.1
67 QSMII-G6 φ944*686mm 1375*1106*624*404mm 45.4 110.7
68 QSNT-G3 Φ945 * 656 mm 1320*1106*614*404mm 39.4 69.5
69 QSNT-G4X Φ945 * 656 mm 1515*1256*625*415mm 53 139.8
70 QST30-G4 φ1570*1070mm 2144*1919*974*684mm 166.9 203
71 QSX15-G8 φ1155*866mm 1645*1426*700*505mm 61.1 115.3
72 QSZ13-G2 Φ1040*793 mm 1665*1255*610*505mm 46.9 129.5
73 QSZ13-G3 φ1040*793 mm 1665*1256*610*380mm 44.6 106.5
74 QSZ13-G310 φ1150*811mm 1665*1276*680*450mm 46.9 129.5
75 QSZ13-G7 φ1150*811mm 1665*1276*680*450mm 44.6 106.5
76 VTA28-G5 Φ1260*961mm 1925*1706*567mm 72 175.3
77 VTA28-G6 Φ1460*961mm 1925*1706*812mm 72 175.3
78 WS---1000KW-000211000YZ Výměník tepla Výměník tepla Výměník tepla Výměník tepla
79 WS---100KW--000211000 Motorový pohon 1447*1414*1081 mm Koupené jádro Koupené jádro
80 WS---180KW-6CTA8.3-002035 Horizontální nádrž na vodu 1159*2120*1300mm 40.2 Koupené jádro
81 WS---610KW-KTA19-G8A-0002 Horizontální nádrž na vodu 1510*2442*1910mm Horizontální nádrž na vodu Koupené jádro
82 WS---K50N-G10-000211000 Motorový pohon 2120*3706*2055mm Koupené jádro Koupené jádro
83 WS---KT38-GA-000211000 Horizontální nádrž na vodu 1510*2445*2065mm Horizontální nádrž na vodu Horizontální nádrž na vodu
84 WS---KTA38-G5-000211000YZ Horizontální nádrž na vodu 1515*3460*2065mm Koupené jádro Koupené jádro
85 WS---KTA50-G16A-000211000 Horizontální nádrž na vodu 1588*5670*2186mm Koupené jádro Koupené jádro
86 WS---KTA50-G3-01031100JZX Horizontální nádrž na vodu 1490*3613*2056mm Koupené jádro Koupené jádro
87 GK---KTA19-P600-002120100 Plášťový a trubkový výměník 510*820*355mm 16 5.2
88 GK---KTA38-P830-00222100 Plášťový a trubkový výměník 515*1240*350mm 20 8
89 GK---NTA855-P300-00102010 Plášťový a trubkový výměník 570*605*365mm 10 2.2
90 HBJ---1090KW-KTA38-G9-211 523 * 309 mm 1790*1730*580mm 111 15
91 HBJ---1090KW-KTA38-G9-211 741*462 mm 1790*1500*580mm 95 15
92 HBJ---1100KW-QSK38-G5-211 875*480 mm 2110*2010*500mm Výměník tepla Výměník tepla
93 HBJ---1300KW-KTA50-G3-011 Výměník tepla 1790*1750*580mm Výměník tepla Výměník tepla
94 HBJ---150KW-6CTA-00010000 Výměník tepla 1200*970*530mm Výměník tepla Výměník tepla
95 HBJ---2000KW-QSK60-G8-211 Výměník tepla 2110*2010*642mm 136 Koupené jádro
96 HBJ---200KW-NTA855-G2A-00 Výměník tepla 1110*850*480mm Výměník tepla Výměník tepla
97 HBJ---400KW-KTA19-G8-0001 Výměník tepla 1500*1340*5351mm Výměník tepla Výměník tepla
98 HBJ---400KW-KTA19-P600-00 Výměník tepla 1500*1340*535mm Výměník tepla Výměník tepla
99 HBJ---400KW-KTA19-P680-00 Výměník tepla 1500*1340*535mm Výměník tepla Výměník tepla
100 HBJ---610KW-KTA19-G8A-000 Výměník tepla 1540*1200*624mm Výměník tepla Výměník tepla
101 HBJ---KT38-GA-211011000 Výměník tepla 1790*1500*580mm Výměník tepla Výměník tepla
102 HBJ---KTA38-G5-21101100 Výměník tepla 1790*1500*580mm 95 15
103 HBJ---KTA38-G9E-211011000 730 * 525 mm 1860*1830*675mm 163 15㎡
104 HBJ---KTA50-G16A-21101100 Výměník tepla 1860*1830*745mm Výměník tepla Výměník tepla
105 HBJ---KTA50-G7E-211011000 730 * 525 mm 1860*1830*748mm 171 26.3
106 HBJ---KTA50-GS8-211011000 Výměník tepla 1860*1830*675mm Výměník tepla Výměník tepla
107 HGK---1000KW-KTA38-G5-100 Výměník tepla 1850*1750*600mm Výměník tepla Výměník tepla
108 HGPBJ---450KW-QSX15-G8-10 Výměník tepla 1600*1200*635mm Výměník tepla Výměník tepla
109 HGPBJ---6LTAA8.9-10004000 Φ1*1 mm 1550*1070*5351mm 70 15
110 HGPBJ---KTAA19-P673-10004 Výměník tepla 1710*1480*555mm Výměník tepla Výměník tepla
111 HGPBJ---KTAA19-P818-10004 326 * 590 mm 1710*1480*555mm 99.5 4
112 HGPBJ---QSM11-G1-10004010 Výměník tepla 1500*1200*500mm Výměník tepla Výměník tepla
113 HGPBJ---QSNT-G3-100040100 414 * 416 mm 1681*1480*545mm 89 4
114 HGPGK---180KW-6BTAA-01130 Výměník tepla 1354*1000*475mm Výměník tepla Výměník tepla
115 HSKBJ---300KW-QSL8.9-2010 Výměník tepla 1640*1200*560mm Výměník tepla Výměník tepla
116 HSKBJ---500KW-QSX15-G8-20 Výměník tepla 1611*1500*714mm 100 30
Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
O Weichuang

Od našich začátků ve výrobě generátorových soustrojí a radiátorů v roce 2003 jsme nyní rozšířili své podnikání do více než 30 zemí s více než 250 zaměstnanci. Jako zavedený podnik v oblasti výzkumu a vývoje a výroby radiátorů pro generátorová soustrojí, OEM Vhodné pro radiátor Cummins Generator Výrobci a Vhodné pro radiátor Cummins Generator Dodavatelé, provozuje dvě standardizovaná výrobní střediska o rozloze přes 60 000 metrů čtverečních. S technickým týmem více než 50 klíčových inženýrů jsme vybudovali komplexní průmyslový systém zahrnující výzkum a vývoj, výrobu a testování, s roční výrobní kapacitou 150 000 kusů/sad. Jako Vhodné pro radiátor Cummins Generator Továrna, profesionální pokročilé zařízení pro výrobu plechových radiátorů zajišťuje kvalitu výrobků, vysokou účinnost a záruku dodávek.

Zpětná vazba

Novinky a informace

Radiátory generátoru Cummins: Pokrytí celé řady

Vyrábíme a dodáváme precizně konstruované radiátory pro všechny hlavní řady motorů s generátorem Cummins — od kompaktních jednotek řady B po platformy QSK třídy megawatt. Každý chladič je navržen tak, aby odpovídal specifickému profilu odvodu tepla, konfiguraci chladicího okruhu a požadavkům na instalaci cílového modelu motoru. Níže je uveden přehled jednotlivých sérií, který vám pomůže určit správné řešení chlazení.

Řada B a řada C — 17 až 275 kVA

Řada B (4BT, 4BTA, 6BTA, 6BTAA) a řada C (6CTA, 6CTAA) patří mezi nejrozšířenější motory Cummins v komerčních agregátech. Typicky se používají radiátory řady B konfigurace ventilátoru namontovaného na motoru a poháněného řemenem s hliníkovými nebo měděno-mosaznými jádry. Motory řady C zavádějí přeplňované dochlazování, které vyžaduje chladiče integrované sekce chladiče plnicího vzduchu (CAC). nebo samostatné jádro dochlazovače.

Mezi klíčové faktory výběru pro tuto řadu patří kompatibilita průměru ventilátoru, velikost připojení horní a spodní nádrže a zda je instalace otevřená nebo uzavřená. Motorem poháněné (dálkové) varianty jsou k dispozici pro vnitřní nebo kontejnerové nasazení, kde musí být vedení proudění vzduchu odděleno od motorového prostoru.

Kryté modely: 4BT3.9-G2, 4BTA, 4BTA3.9-G13, 6BTA, 6BTAA, 6CTA, 6CTAA, 6CTAA8.3-G9 a varianty s motorovým pohonem.

F Series & Z Series — Kompaktní a modulární platformy

Řada F (F2.8) je navržena pro nenáročné a pronajímatelné aplikace s generátorovými soustavami, kde kompaktní rozměry a rychlé nasazení jsou priority. Jeho sestava chladiče je rozměrově omezená, takže přesné dimenzování jádra a uložení pláště je kritické, aby se zabránilo ztrátám při recirkulaci.

Motory řady Z (6ZTAA13) pohánějí generátorové soustrojí 400–550 kVA a vyznačují se vyšší zátěží odvádění tepla, která vyžaduje velkoformátová jádra radiátorů s rozšířenou hloubkou žeber . K dispozici jsou konfigurace s ventilátorem i motorem. Chladič s motorovým pohonem 6ZTAA13-G4-D má například obal 1575×1286×1135 mm a Plocha pro odvod tepla 152 m² .

Kryté modely: F2.8-G3, 6ZTAA13-G3, 6ZTAA13-G4, 6ZTAA13-G4-D.

Řada L — 6LTAA9,5 (275–400 kVA)

Řada motorů 6LTAA9.5 se vyznačuje konfigurací přeplňovaného turbodmychadlem a dochlazováním, která produkuje a požadavek na dvouokruhové chlazení : vodní chlazení pláště a samostatný nízkoteplotní okruh plnicího vzduchu. Radiátory této řady musí poskytovat dostatečnou plochu jádra pro oba okruhy, aniž by překročily omezení montážní obálky.

Radiátor 6LTAA9.5-G1 s ventilátorem dosahuje oblasti rozptylu tepla 74,9 m² , zatímco verze s motorovým pohonem toto rozšiřuje na 93,3 m² — vhodné pro instalace ve vysoké okolní nebo nadmořské výšce.

Kryté modely: 6LTAA, 6LTAA9.5-G1, 6LTAA9.5-G1-D.

Řada N — NTA855 & NTAA855 (350–500 kVA)

Motory řady N (NTA855, NTAA855) jsou osvědčené tahouny s dlouhým zdvihem se značným průtokem chladicí kapaliny. Jejich radiátory se vyznačují tím velké průměry ventilátorů (Φ850–Φ950 mm) a velká vodní kapacita (30–65 l) , nezbytný pro stabilní tepelnou regulaci při trvalém hlavním výkonu.

Pro aplikace vyžadující vzdálenou instalaci – jako jsou kontejnerové generátory nebo generátorové místnosti – jsou k dispozici motoricky poháněné konfigurace horizontální vodní nádrže (typ WS), které umožňují umístění chladiče až desítky metrů od motoru. Dimenzování potrubí a statická výška musí být pečlivě vypočítány aby zůstaly v rámci tlakové kapacity čerpadla chladicí kapaliny motoru.

Kryté modely: N855-DM, NTA855-G1/G1A/G2A/G4/P500, NTAA855-G7/G7A/G7A-D.

Řada KTA19 — 400–700 kVA

Motory KTA19 a KTAA19 jsou vysoce výkonné přeplňované jednotky s dochlazováním významné tepelné zatížení mezichladiče vyžadující specializovanou správu. Radiátory s ventilátorem této řady využívají průměr ventilátoru až Φ1150 mm a dosahují oblastí rozptylu tepla v rozsahu od 57,3 m² (KTA19-G4) až 212,4 m² (KTAA19-G5) , v závislosti na variantě.

Pro aplikace primárního výkonu čerpadel (KTA19-P600 až P840) poskytují sestavy radiátorů vzdáleného typu a horizontální vodní nádrže flexibilitu instalace při zachování plné tepelné kapacity. Pro chladicí systémy s uzavřenou smyčkou jsou k dispozici také varianty výměníků tepla (plášť a trubka).

Kryté modely: KTA19-G4/G8/P750/P840, KTAA19-G5/G7/G7-8/P818, plus varianty vzdáleného typu WS a HBJ.

Řada KTA38 — 800–1400 kVA

Řada KTA38 představuje jednu z nejnáročnějších tepelných výzev společnosti Cummins v rozsahu submegawattů. Totální odvod tepla při plné zátěži se může přiblížit 800–1000 kW , vyžadující sestavy chladiče s průměrem ventilátoru až Φ1556 mm a plochami pro odvod tepla dosahujícími 233,9 m² (KTA38-G9) .

Na skladě jsou konfigurace s ventilátorem i motorem. Pro datová centra, těžební místa a ropná a plynárenská zařízení, kde jsou generátorové soustavy instalovány uvnitř, vzdálené horizontální vodní radiátory (typ WS) a deskové výměníky tepla (typ HBJ) poskytují tepelnou kapacitu potřebnou s flexibilním vzdáleným umístěním – až do vzdálenosti několika metrů od motoru.

Kryté modely: KTA38-G(G2)/G2A/G5/G9, KTAA38-G9A, plus varianty dálkového ovládání a výměníku WS a HBJ.

Řada QSK — 1000 kW až 4500 kW

Platforma QSK (QSK19, QSK23, QSK50, QSK60) pohání kritické, vysokokapacitní generátorové soustavy v nemocnicích, datových centrech, těžařských závodech a offshore platformách. V tomto měřítku celkový odvod tepla může přesáhnout 2–4 MW na jednotku , díky čemuž je návrh chladicího systému inženýrským cvičením na úrovni projektu.

Chladiče pro motory QSK jsou největší v našem portfoliu Cummins. Například radiátor QSK60-G8-P se vyznačuje a Plášť 2714×2619×1205 mm, vodní kapacita 315,5 l a plocha pro odvod tepla 570,7 m² — což z něj činí jeden z tepelně nejnáročnějších jednojednotkových radiátorů v aplikacích generátorových soustrojí. K dispozici jsou konfigurace čtyřmotorového pohonu pro maximální průtok vzduchu a spolehlivost.

Kryté modely: QSK19-G4/G11, QSK23-G3, QSK50-G17, QSK60-G4-P/G8-P/G23-P, QST30-G4, K50N-G10.

Řada QSB / QSL / QSX / QSZ — platforma QS (30–900 kVA)

Platforma QS (Quantum System) pokrývá široké spektrum výkonu prostřednictvím elektronicky řízených motorů vyhovujících emisím. Jejich integrované systémy řízení paliva a tepla často vedou k tomu vyšší teploty plnicího vzduchu a přesnější požadavky na teplotu chladicí kapaliny ve srovnání s mechanickými předchůdci.

  • QSB7-G5: Průměr ventilátoru Φ900 mm, plocha pro odvod tepla 73 m² — vhodné pro generátory třídy 200 kVA.
  • QSL8.9-G4 / QSL9-G7: Platforma střední třídy L9; jak ventilátorem, tak motorem s plochou rozptylu 78,8–88,7 m².
  • QSX15-G8: Vysoce výkonná platforma X15; Plocha rozptylu 115,3 m², průměr ventilátoru Φ1155 mm.
  • QSZ13-G2/G3/G7/G310: platforma Z13 o výkonu 450–600 kVA; plocha pro odvod tepla 106,5–129,5 m².

Všechny chladiče řady QS jsou navrženy se specifikacemi hlavních lamel optimalizovanými pro motor certifikované limity teploty chladicí kapaliny zajišťující dodržování shody bez snížení výkonu za jmenovitých okolních podmínek.

Řada VTA — V-Configuration High-Output (500–1200 kVA)

Architektura V-bloku motoru VTA28 vytváří specifické požadavky na distribuci chladicí kapaliny. Radiátory musí dodat symetrický průtok napříč oběma řadami válců aby se zabránilo tepelné nerovnováze. Radiátory VTA28-G5 a VTA28-G6 se vyznačují průměrem ventilátoru Φ1260–Φ1460 mm a plochami pro odvod tepla 175,3 m² , s hlubokými jádry pro zvládnutí kombinovaného tepelného zatížení vodního a olejového chladiče pláště, které je charakteristické pro velké V-motory.

Kryté modely: VTA28-G5, VTA28-G6.

Řada MTA — Marine Cooling Solutions

Námořní generátorové soustavy založené na motorech MTA (Marine Turbocharged Aftercooled) pracují v prostředích, kde jsou tradiční vzduchem chlazené chladiče nepraktické. Naše radiátory MTA jsou navrženy jako plášťové vodní výměníky tepla chlazené mořskou vodou nebo okruhy surové vody. Materiálové možnosti zahrnují kupronickel trubkové svazky pro odolnost proti slané vodě a titanové prvky pro agresivní pobřežní prostředí.

Správný průtok mořské vody a velikost sítka jsou zásadní pro udržení čistých teplosměnných ploch. Všechny konstrukce výměníků tepla MTA splňují požadavky na termostatické ventily zabraňují mokrému stohování a kondenzaci při provozu s nízkou zátěží.

Kryté modely: MTAII-G2A, MTAAII-G3.

Řada QSNT — Platformy na zemní plyn a dvoupalivová paliva

Plynové generátorové soustavy Cummins na platformě QSNT vykazují a odlišný tepelný profil spalování ve srovnání s dieselovými protějšky, které obvykle běží při vyšších teplotách plnicího vzduchu. Radiátory QSNT obsahují nízkoteplotní dochlazovací sekce k potlačení klepání při zachování výkonu v různých složeních paliva.

Jednotky QSNT-G3 a QSNT-G4X pokrývají průměry ventilátorů až Φ945 mm s plochami pro odvod tepla 69,5–139,8 m². Varianty vzdáleného deskového výměníku tepla (HGPBJ) jsou k dispozici pro instalace, kde musí být radiátor odpojen od skříně generátoru.

Kryté modely: Typ dálkového ovládání QSNT-G3, QSNT-G4X, QSNT-G3 HGPBJ.

Jak vybrat správný radiátor Cummins

Pro potvrzení správné specifikace radiátoru pro váš projekt jsou vyžadovány následující informace:

  1. Model motoru a číslo modelu agregátu (např. KTA19-G8, QSX15-G8) — to určuje údaje o odvodu tepla jádra a rozměry připojení.
  2. Typ instalace — otevřený skluz, kryt kabiny, kontejner nebo vzdálené umístění – určuje, zda se použije konfigurace poháněná ventilátorem nebo motorem.
  3. Okolní teplota a nadmořská výška místa — oba faktory ovlivňují výkon radiátoru a mohou vyžadovat kompenzaci snížení výkonu prostřednictvím větší plochy jádra nebo dodatečného výkonu ventilátoru.
  4. Pracovní cyklus — primární napájení, nepřetržitý, nouzový pohotovostní režim — ovlivňuje tepelnou rezervu požadovanou v návrhu.
  5. Speciální požadavky na prostředí — vystavení pobřežní/mořské vodě, pouštním vysokým teplotám nebo mořskému moři — určuje specifikace materiálu a povrchové úpravy.

Náš technický tým může porovnat váš model motoru s naší úplnou produkční databází a doporučit optimální konfiguraci chladiče. Vlastní rozměry, nestandardní připojení a požadavky na výměnu OEM všechny jsou v rámci našeho standardního rozsahu služeb.
